Test: SuperMicro 2U server

SuperMicro X8DTN+ -F v case 2U SuperChassis 826A-R1200LPB
Otestovali jsme pro Vás 2U server SuperMicro, většího brášku serveru z předchozí recenze. Vybírali jsme ho s ohledem na možnost připojení více než 4 disků, ale i větší množství operační paměti (72 GB RAM). Jedná se o server s dvouprocesorovou deskou (pro možnost porovnání výsledků jsme jej pro článek osadili primárně procesorem pouze jedním). Zajímalo nás, jak si povede ve srovnání s minule testovaným 1U serverem od stejného výrobce a jaké jsou výhody většího provedení.

Server nás hned na začátku zaujal širokými možnostmi využití a konfigurace, zejména:

  • možnost osadit server 12 disky (pro zvýšení IOPS výkonu)
  • možnost navýšení výkonu doplněním druhého procesoru
  • redundantní zdroj 800/1200W (otestovali jsme dva v různém provedení case)
  • větší množství paměti (9 slotů/procesor), v 8GB modulech tedy 72GB na každý procesor (otestovali jsme)

Specifikace, výbava

Konkrétní konfigurace testovaného serveru:

SuperMicro X8DTN+ -F v case 2U SuperChassis 826A-R1200LPB

Základní deska X8DTN+-F použitá v tomto barebone serveru je připravena na osazení hned dvou procesorů Intel s patice LGA 1366. Podporované procesory jsou Intel Xeon řady 5600 a řady 5500. Pokud budete na desku dávat dva procesory, musí být oba stejného typu. Jak je u nových Intel procesorů již zvykem, jejich komunikace je realizována pomocí QuickPath Interconnect (QPI) rozhraní. Jedna linka QPI slouží pro propojení procesorů navzájem, druhá ke komunikaci s chipsetem, přičemž pro každý z procesorů je vyhrazena plná datová šířka QPI (papírově tedy rychlost až 6,40 GT/s v každém směru).

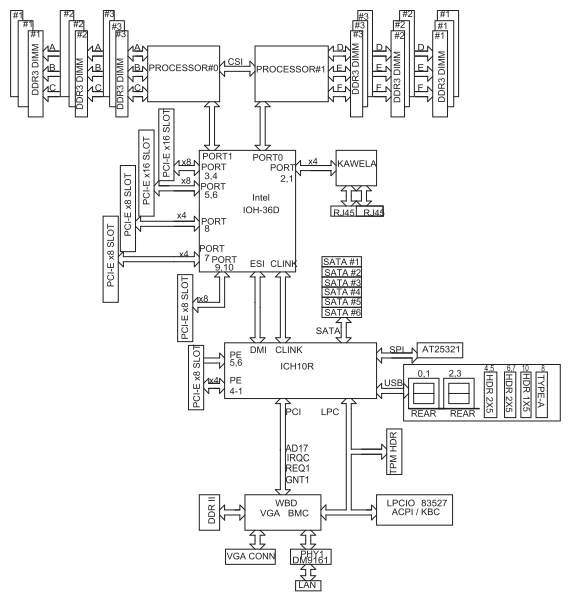

Popis vnitřního zapojení desky SuperMicro X8DTN+ -F

Na desce použitý čipset Intel 5520 podporuje 36 PCI-E linek (všechny jsou na desce využity), oběma procesorům nabízí sdílenou 8MB velkou cache paměť a nechybí mu ani podpora pro hardwarovou virtualizaci (VT-d). Jižní můstek je z osobních počítačů dobře známý ICH10R.

Pro operační paměti je k dispozici celkem 18 slotů (ke každému procesoru 9). Ty lze osadit paměťovými moduly DDR3 800/1066/1333 MHz a to až do celkové výše 288 GB v případě použití Registered ECC pamětí nebo až 48 GB pokud použijete Unbuffered ECC či non-ECC paměti. Zkusmo jsme server osadili i úplně obyčejnými paměťmi, fungovaly bez problémů.

Devět paměťových slotů pro každou patici (SuperMicro X8DTN+ -F)

Základní deska je dále vybavena dvěma sloty PCI-E ×8, dvěma ×4 a jedním ×1 a UIO slotem. Pro připojení pevných disků je k dispozici 6 SATA konektorů. Integrovaná síťová karta Intel 82576EB Gigabit nabízí dva LAN porty, je doplněna třetím LAN portem (čip Realtek) vyhrazeným pro vzdálenou správu.

Velmi příjemně jsou řešeny 80mm ventilátory (6300 RPM) , které lze jednoduše (jednou rukou) vyměnit za chodu. Stačí vysunout rámeček s ventilátorem (čímž ho automaticky vytáhnete z napájení) a až do zacvaknutí zasunout nový. Díky vysokým otáčkám je proud vzduchu opravdu mohutný a s uchlazením jinak pasivně chlazeného procesoru jsme ani při dlouho trvajících testech neměli žádný problém.

2U SuperChassis 826A-R1200LPB - pozice pro pevné disky

Pokud použijete vhodný řadič, skříň serveru a backplane vám umožní využít až 12 pevných disků. To už dává širší možnosti využitelnosti serveru, ať již pro datově náročnější úkoly nebo pro různé RAID konfigurace.
